การสูญเสียหลงทางในหม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟสหลักคืออะไร?

การสูญเสียการหลงทางในหม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟสหลักเป็นสิ่งสำคัญที่ส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพ ประสิทธิภาพ และต้นทุน - ความมีประสิทธิภาพโดยรวม ในฐานะซัพพลายเออร์ของหม้อแปลงไฟฟ้าแบบติดแผ่นสามเฟสของ Ring Main การทำความเข้าใจและจัดการกับการสูญเสียที่หลงทางถือเป็นสิ่งสำคัญสูงสุดในการจัดหาผลิตภัณฑ์คุณภาพสูงให้กับลูกค้าของเรา

ทำความเข้าใจกับการสูญเสียที่หลงทาง

การสูญเสียหลงทางหมายถึงการสูญเสียพลังงานในหม้อแปลงไฟฟ้าที่เกิดขึ้นนอกวงจรแม่เหล็กหลักและขดลวด ต่างจากการสูญเสียทองแดงที่รู้จักกันดี (การสูญเสีย I²R ในขดลวด) และการสูญเสียแกนกลาง (การสูญเสียฮิสเทรีซิสและกระแสไหลวนในแกนกลาง) การสูญเสียที่หลงทางมีความซับซ้อนมากกว่าและยากต่อการระบุปริมาณอย่างแม่นยำ

ในหม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟสหลักแบบวงแหวน การสูญเสียที่หลงทางสามารถแบ่งออกเป็นหลายประเภท แหล่งที่มาสำคัญประการหนึ่งคือการสูญเสียกระแสไหลวนในส่วนโครงสร้างของหม้อแปลงไฟฟ้า ชิ้นส่วนโครงสร้างเหล่านี้ เช่น ถัง แคลมป์ และสลักเกลียว ต้องเผชิญกับการรั่วไหลของสนามแม่เหล็กที่เกิดจากขดลวด เมื่อสนามแม่เหล็กรั่วไหลทะลุวัสดุนำไฟฟ้าเหล่านี้ กระแสเอ็ดดี้จะถูกเหนี่ยวนำให้เกิด ซึ่งในทางกลับกันจะทำให้เกิดความร้อนและส่งผลให้เกิดการสูญเสียพลังงาน

สาเหตุสำคัญอีกประการหนึ่งของการสูญเสียที่หลงทางคือการสูญเสียกระแสหมุนเวียนในขดลวดหรือตัวนำที่เชื่อมต่อแบบขนาน ในหม้อแปลงไฟฟ้าสามเฟส ถ้าอิมพีแดนซ์ของเส้นทางขนานไม่สมดุลอย่างสมบูรณ์ กระแสหมุนเวียนจะไหลระหว่างเส้นทางเหล่านี้ กระแสหมุนเวียนเหล่านี้ส่งผลให้มีการกระจายพลังงานเพิ่มเติม ส่งผลให้สูญเสียการหลงทางโดยรวมเพิ่มขึ้น

ปัจจัยที่ส่งผลต่อการสูญเสียหลงทาง

สนามแม่เหล็กรั่ว

ขนาดของสนามแม่เหล็กรั่วไหลเป็นปัจจัยสำคัญที่มีอิทธิพลต่อการสูญเสียหลงทาง สนามแม่เหล็กรั่วไหลที่แรงกว่าจะกระตุ้นให้เกิดกระแสไหลวนที่มีขนาดใหญ่ขึ้นในส่วนโครงสร้าง ซึ่งจะเป็นการเพิ่มการสูญเสียที่หลงทาง การออกแบบขดลวดหม้อแปลง เช่น การจัดเรียงขดลวด จำนวนรอบ และระยะห่างทางกายภาพระหว่างขดลวด อาจมีผลกระทบอย่างมีนัยสำคัญต่อการรั่วไหลของสนามแม่เหล็ก ตัวอย่างเช่น การออกแบบขดลวดที่มีขนาดกะทัดรัดมากขึ้นอาจลดการรั่วไหลของสนามแม่เหล็ก และผลที่ตามมาคือการสูญเสียที่หลงทาง

คุณสมบัติของวัสดุ

การนำไฟฟ้าและการซึมผ่านของแม่เหล็กของวัสดุโครงสร้างที่ใช้ในหม้อแปลงไฟฟ้าก็มีบทบาทสำคัญเช่นกัน วัสดุที่มีค่าการนำไฟฟ้าสูงจะมีกระแสเอ็ดดี้เหนี่ยวนำมากขึ้นเมื่อสัมผัสกับสนามแม่เหล็ก ในทำนองเดียวกัน วัสดุที่มีการซึมผ่านของแม่เหล็กสูงสามารถเพิ่มการแทรกซึมของสนามแม่เหล็ก ส่งผลให้สูญเสียการหลงทางเพิ่มขึ้น ดังนั้นการเลือกวัสดุที่เหมาะสมที่มีค่าการนำไฟฟ้าต่ำและการซึมผ่านของแม่เหล็กสามารถช่วยลดการสูญเสียที่หลงทางได้

เงื่อนไขการโหลด

โหลดบนหม้อแปลงส่งผลต่อการสูญเสียที่หลงทางเช่นกัน เมื่อกระแสโหลดเพิ่มขึ้น สนามแม่เหล็กรั่วก็จะเพิ่มขึ้นตามสัดส่วนเช่นกัน ซึ่งส่งผลให้เกิดการสูญเสียกระแสไหลวนที่สูงขึ้นในชิ้นส่วนโครงสร้าง และความสูญเสียกระแสหมุนเวียนในตัวนำที่เชื่อมต่อแบบขนาน ที่สภาวะโหลดสูง การสูญเสียที่หลงทางอาจกลายเป็นส่วนสำคัญของการสูญเสียทั้งหมดในหม้อแปลงไฟฟ้า

การวัดการสูญเสียหลงทาง

การวัดการสูญเสียที่หลงเหลืออย่างแม่นยำถือเป็นงานที่ท้าทายเนื่องจากมีลักษณะที่ซับซ้อน วิธีการทั่วไปวิธีหนึ่งคือการวัดอุณหภูมิที่เพิ่มขึ้นโดยตรงในส่วนโครงสร้างของหม้อแปลงไฟฟ้า ด้วยการวัดอุณหภูมิที่แตกต่างกันระหว่างสภาวะที่ไม่มีโหลดและสภาวะโหลดเต็ม และการทราบคุณสมบัติทางความร้อนของวัสดุ จึงสามารถประมาณกำลังที่กระจายไปเป็นความร้อน (เช่น การสูญเสียที่หลงทาง) ได้

อีกวิธีหนึ่งคือการใช้ซอฟต์แวร์การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) FEA สามารถจำลองการกระจายของสนามแม่เหล็กในหม้อแปลงไฟฟ้า และคำนวณกระแสไหลวนเหนี่ยวนำและกระแสหมุนเวียนในส่วนต่างๆ วิธีการนี้ให้การคาดการณ์การสูญเสียที่หลงทางที่ละเอียดและแม่นยำยิ่งขึ้น แต่ต้องใช้ซอฟต์แวร์ขั้นสูงและทรัพยากรการคำนวณที่สำคัญ

ผลกระทบของการสูญเสียหลงทางต่อประสิทธิภาพของหม้อแปลง

ประสิทธิภาพ

การสูญเสียที่หลงเหลือจะลดประสิทธิภาพของหม้อแปลงโดยตรง เนื่องจากประสิทธิภาพถูกกำหนดให้เป็นอัตราส่วนของกำลังเอาท์พุตต่อกำลังไฟฟ้าอินพุต การเพิ่มขึ้นของการสูญเสียที่หลงทางจะลดกำลังเอาท์พุตสำหรับกำลังไฟฟ้าอินพุตที่กำหนด ส่งผลให้ประสิทธิภาพลดลง หม้อแปลงที่มีการสูญเสียการหลงทางสูงจะใช้พลังงานไฟฟ้ามากขึ้นในระหว่างการใช้งาน ส่งผลให้ต้นทุนการดำเนินงานสูงขึ้นสำหรับผู้ใช้ปลายทาง

อุณหภูมิที่เพิ่มขึ้น

ความร้อนที่เกิดจากการสูญเสียจรจัดทำให้อุณหภูมิของหม้อแปลงเพิ่มขึ้น อุณหภูมิที่เพิ่มขึ้นมากเกินไปอาจทำให้วัสดุฉนวนที่ใช้ในหม้อแปลงลดลง ลดอายุการใช้งาน และเพิ่มความเสี่ยงที่ฉนวนจะเสียหาย ซึ่งอาจนำไปสู่การซ่อมแซมที่มีค่าใช้จ่ายสูงหรือแม้แต่การเปลี่ยนหม้อแปลงก่อนเวลาอันควร

เสียงรบกวน

การสูญเสียที่หลงทางสามารถส่งผลต่อเสียงที่เกิดจากหม้อแปลงไฟฟ้าได้ การสั่นสะเทือนของชิ้นส่วนโครงสร้างอันเนื่องมาจากปฏิสัมพันธ์ระหว่างสนามแม่เหล็กและกระแสน้ำวนที่ถูกเหนี่ยวนำอาจทำให้เกิดเสียงรบกวนได้ เสียงรบกวนระดับสูงอาจสร้างความรำคาญในพื้นที่ที่อยู่อาศัยหรือเชิงพาณิชย์ที่ติดตั้งหม้อแปลงไฟฟ้าได้

กลยุทธ์ในการลดการสูญเสียหลงทาง

การเพิ่มประสิทธิภาพการออกแบบที่คดเคี้ยว

ดังที่ได้กล่าวไว้ข้างต้น การออกแบบขดลวดมีผลกระทบอย่างมากต่อสนามแม่เหล็กรั่ว ด้วยการปรับการจัดเรียงขดลวดให้เหมาะสม เช่น การใช้ขดลวดแบบรวมศูนย์หรือขดลวดแบบสลับ จะทำให้สนามแม่เหล็กรั่วไหลลดลงได้ นอกจากนี้ การเลือกจำนวนรอบและขนาดตัวนำอย่างเหมาะสมสามารถช่วยปรับสมดุลอิมพีแดนซ์ของขดลวดที่เชื่อมต่อแบบขนาน ช่วยลดการสูญเสียกระแสหมุนเวียนให้เหลือน้อยที่สุด

การใช้วัสดุที่มีการสูญเสียต่ำ

การเลือกวัสดุที่มีค่าการนำไฟฟ้าต่ำและการซึมผ่านของแม่เหล็กสำหรับชิ้นส่วนโครงสร้างของหม้อแปลงสามารถลดการสูญเสียที่หลงทางได้อย่างมีประสิทธิภาพ ตัวอย่างเช่น การใช้สแตนเลสหรืออะลูมิเนียมที่ไม่ใช่แม่เหล็กสำหรับแท็งก์และแคลมป์แทนวัสดุที่เป็นเฟอร์โรแมกเนติกสามารถลดการสูญเสียกระแสไหลวนได้อย่างมาก

การป้องกันแม่เหล็ก

การติดตั้งแผ่นป้องกันแม่เหล็กรอบๆ บริเวณที่มีสนามแม่เหล็กรั่วไหลสูงสามารถช่วยเปลี่ยนทิศทางของสนามแม่เหล็กและลดการแทรกซึมเข้าไปในชิ้นส่วนโครงสร้างได้ โล่แม่เหล็กมักทำจากวัสดุที่มีการซึมผ่านของแม่เหล็กสูง เช่น มิวโลหะ โดยการดูดซับและเปลี่ยนทิศทางของสนามแม่เหล็ก โล่แม่เหล็กสามารถป้องกันการเหนี่ยวนำของกระแสไหลวนขนาดใหญ่ในวัสดุนำไฟฟ้าโดยรอบได้

ข้อเสนอของเราในฐานะซัพพลายเออร์

ในฐานะซัพพลายเออร์ของหม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟสของ Ring Main เรามุ่งมั่นที่จะลดการสูญเสียที่หลงเหลืออยู่ในผลิตภัณฑ์ของเราให้เหลือน้อยที่สุด ทีมวิศวกรของเราใช้เทคนิคการออกแบบขั้นสูงและเครื่องมือจำลองเพื่อเพิ่มประสิทธิภาพการออกแบบขดลวดและลดการรั่วไหลของสนามแม่เหล็ก เราคัดสรรวัสดุคุณภาพสูงที่มีค่าการนำไฟฟ้าต่ำและมีความสามารถในการซึมผ่านของแม่เหล็กต่ำเพื่อสร้างชิ้นส่วนโครงสร้างของหม้อแปลงไฟฟ้า

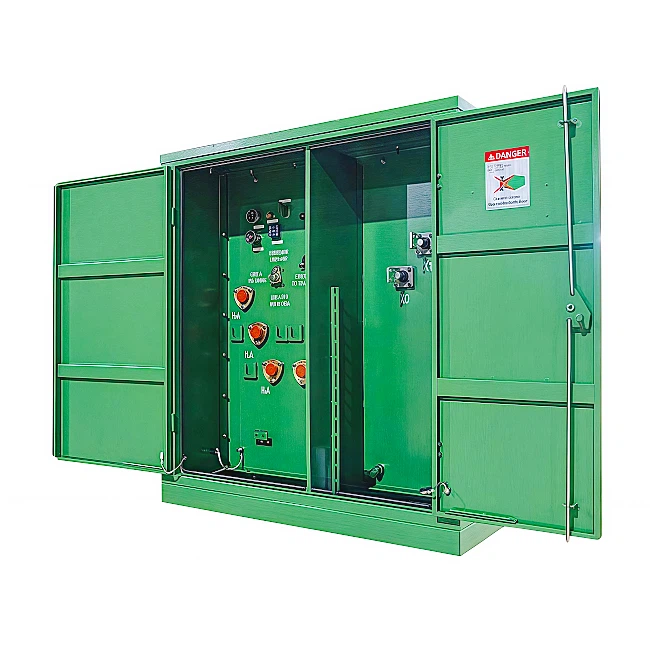

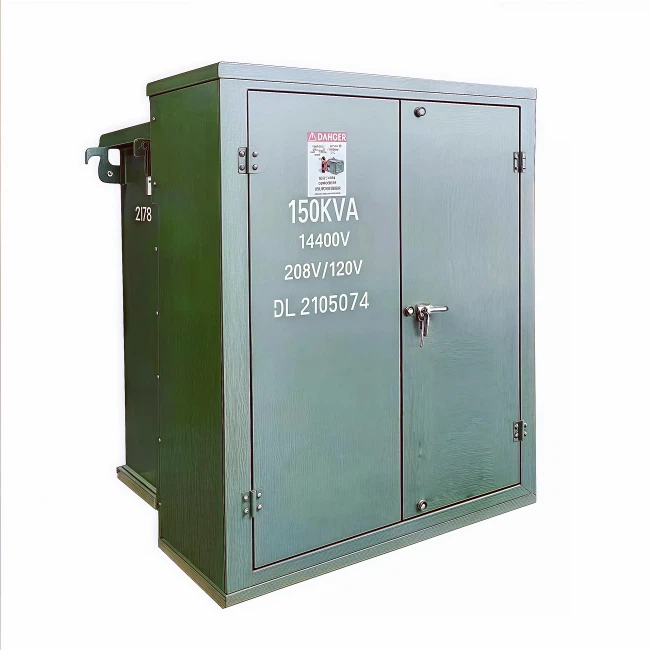

เรามีหม้อแปลงหลายรุ่นให้เลือกได้แก่หม้อแปลงไฟฟ้าแบบติดแผ่นหน้าตาย-ลูปฟีด 3 เฟสแพดเมาท์หม้อแปลง, และหม้อแปลงไฟฟ้าแบบฝังแผ่นสามเฟสแบบฝังน้ำมัน- แต่ละรุ่นเหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา ในขณะเดียวกันก็รับประกันการสูญเสียที่หลงทางต่ำและประสิทธิภาพสูง

หากคุณอยู่ในตลาดหม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟสแบบวงแหวนหลัก เราขอเชิญคุณติดต่อเราเพื่อขอรายละเอียดเกี่ยวกับความต้องการของคุณ ผู้เชี่ยวชาญด้านเทคนิคของเราพร้อมที่จะให้คำแนะนำอย่างมืออาชีพและโซลูชันที่ปรับแต่งเฉพาะแก่คุณ เมื่อเลือกหม้อแปลงของเรา คุณจะได้รับประโยชน์จากการใช้พลังงานที่ลดลง ต้นทุนการดำเนินงานที่ลดลง และอายุการใช้งานที่ยาวนานขึ้น

อ้างอิง

• โกรเวอร์ เอฟดับเบิลยู (1946) การคำนวณตัวเหนี่ยวนำ: สูตรการทำงานและตาราง สิ่งพิมพ์โดเวอร์
• แม็คไลแมน, CW (2004) คู่มือการออกแบบหม้อแปลงไฟฟ้าและตัวเหนี่ยวนำ ซีอาร์ซี เพรส.
• คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) (2019) IEC 60076 - 2: หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 2: อุณหภูมิที่เพิ่มขึ้น
